Od merania po certifikát: Ako prebieha kalibrácia teplomerov?

Kalibrácia nie je oprava ani nastavenie – je to proces overenia presnosti. Výsledkom je kalibračný certifikát, ktorý potvrdzuje, či vaše teplomery merajú správne. V tomto článku sa pozrieme na to, čo kalibrácia vlastne je, prečo je dôležitá a ako prebieha v praxi – podľa typu teplomera a použitej metódy.

Čo je to kalibrácia teplomera?

Kalibrácia je proces porovnania nameraných hodnôt prístroja (teplomera) s referenčným etalónom, ktorý má známu a vyššiu presnosť. Výsledkom tohto procesu nie je „oprava” teplomera, ale zistenie jeho odchýlky a vystavenie kalibračného certifikátu. Jednoducho povedané: kalibrácia vám povie, či 20 °C na vašom displeji je skutočne 20 °C aj v realite.



Prečo je kalibrácia nevyhnutná?

Tu sú hlavné dôvody, prečo investovať do kalibrovaných teplomerov:

Legislatívne požiadavky v potravinárstve a gastronómii

Nesprávna teplota v chladiacom boxe môže viesť k znehodnoteniu tovaru a pokutám. V rámci systému HACCP je presné meranie teploty kritickým nástrojom na zaistenie zdravotnej bezpečnosti potravín. Meranie teploty prikazuje zákon o metrológii č. 157/2018 Z. z., vyhláška 533/2007, vyhláška č. 423/2012 a ďalšie predpisy.

Legislatívne požiadavky v zdravotníctve a farmácii

Skladovanie vakcín a liekov vyžaduje extrémne presné teplotné podmienky. Upravujú ich napríklad vyhláška MZ SR č. 236/2025 Z. z., vyhláška MZ SR č. 129/2012 Z. z. či smernica ICH Q1A(R2).

Priemyselná výroba

Presná teplota ovplyvňuje fyzikálne vlastnosti materiálov a kvalitu finálneho produktu. Kalibráciu vyžadujú rôzne normy – napríklad ISO 9001, ISO 10012 či medzinárodný štandard pre automobilový priemysel IATF 16949. Kalibračný list k teplomeru slúži ako dôkaz pri auditoch a kontrolách kvality.

Špeciálne potreby

Napríklad pri liahnutí kurčiat je presná teplota najdôležitejším faktorom. Kontrola termostatu pomocou kalibrovaného teplomera je skvelý spôsob, ako zistiť, či vaše vykurovanie funguje efektívne, a kalibrovaný teplomer do rúry prispieva k dosiahnutiu ideálne upečených pokrmov.



Typy teplomerov, ktoré sa najčastejšie kalibrujú

Najčastejšie ide o:

• Kvapalinové a bimetalové teplomery: Klasické analógové prístroje.
• Digitálne teplomery: Zobrazujú nameranú teplotu v číselnej podobe na displeji.
• Vpichové teplomery: Používané v kuchyniach a laboratóriách.
• Dataloggery: Zariadenia, ktoré zaznamenávajú teplotu v čase.
• Infračervené (bezkontaktné) teplomery: Často používané na rýchle meranie teploty pacientov v zdravotníctve alebo na meranie povrchov v priemysle.

Ako prebieha proces kalibrácie?

Kalibrácia sa vykonáva v kalibračných a akreditovaných laboratóriách, ktoré disponujú stabilnými zdrojmi tepla (napr. klimatické komory, kalibračné kúpele alebo suché piecky) a certifikovaným referenčným teplomerom – etalónom. Celý proces musí prebiehať podľa presnej metodiky. Jeho výsledkom je výpočet odchýlky a neistôt merania zaznamenaný v kalibračnom liste.



Kalibrácia teplomerov v teplotnej komore

Kalibrácia v teplotnej komore (niekedy nazývanej aj klimatická komora) je špecifická metóda, ktorá sa používa predovšetkým vtedy, keď potrebujeme kalibrovať väčšie množstvo teplomerov naraz alebo teplomery, ktoré merajú teplotu vzduchu (napr. priestorové teplomery, chladničkové teplomery alebo dataloggery).

Ako funguje teplotná komora?

Teplotná komora je izolovaný priestor vybavený výkonným systémom ohrevu, chladenia a nútenej cirkulácie vzduchu. Ventilátory vo vnútri zabezpečujú, aby bola teplota v celom objeme komory čo najhomogénnejšia (rovnaká).

Postup kalibrácie v teplotnej komore

1. Príprava a rozmiestnenie: Prístroje určené na kalibráciu sa umiestnia do pracovného priestoru komory. Je dôležité, aby neboli naukladané tesne na sebe, pretože by bránili prúdeniu vzduchu. Do tesnej blízkosti kalibrovaných prístrojov sa umiestni etalón (napr. platinový odporový teplomer so snímačom Pt100).
2. Temperovanie (stabilizácia): Vzduch má oveľa nižšiu tepelnú vodivosť ako kvapalina. Preto trvá výrazne dlhšie, kým sa kalibrované prístroje „prehrejú” na požadovanú teplotu. Kalibrácia začína až vtedy, keď sa hodnota na etalóne ustáli a nekoliše (napr. zmena o menej ako 0,1 °C za 10 minút).
3. Meranie v bodoch: Teplota sa porovnáva vo viacerých bodoch (napr. 0 °C, 20 °C a 30 °C), podľa toho, v akom rozsahu sa teplomer bežne používa. Laboratórium nastaví komoru na požadované teplotné body. Pri každom bode sa čaká na ustálenie a následne sa vykoná odčítanie hodnôt z etalónu a z kalibrovaného prístroja.
4. Vyhodnotenie merania: Meranie sa vyhodnotí a vystaví sa kalibračný certifikát, ktorý potvrdzuje presnosť meradla v určených kalibračných bodoch. Certifikát obsahuje namerané hodnoty, zistené odchýlky, neistoty merania (vypočítavajú sa na základe rôznych faktorov, ktoré by mohli meranie ovplyvniť) a informáciu o nadväznosti na národné etalóny.

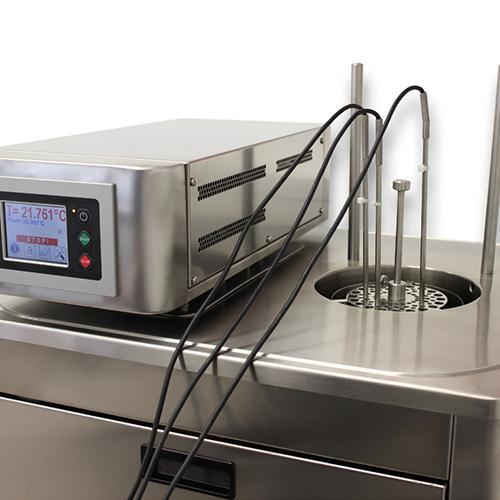

Kalibrácia v kvapalinovom kúpeli

Princíp je podobný kalibrácii v teplotnej komore, no kalibračným médiom je tu kvapalina namiesto vzduchu. Prebieha v nasledujúcich krokoch:

• Príprava kúpeľa: Špeciálna nádoba sa naplní vhodnou kvapalinou (voda, olej alebo alkohol) podľa rozsahu teplôt, ktorá sa vďaka miešaniu udržiava na presne definovanej a stabilnej hodnote.
• Ponorenie meradiel: Do kúpeľa sa súčasne ponoria kalibrovaný teplomer aj vysoko presný referenčný etalón.
• Ustálenie a porovnanie: Po dosiahnutí tepelnej rovnováhy sa odčítajú hodnoty z oboch prístrojov a určí sa odchýlka kalibrovaného teplomera.
• Vyhodnotenie merania: Výsledkom je kalibračný certifikát, ktorý potvrdzuje presnosť meradla v daných kalibračných bodoch.

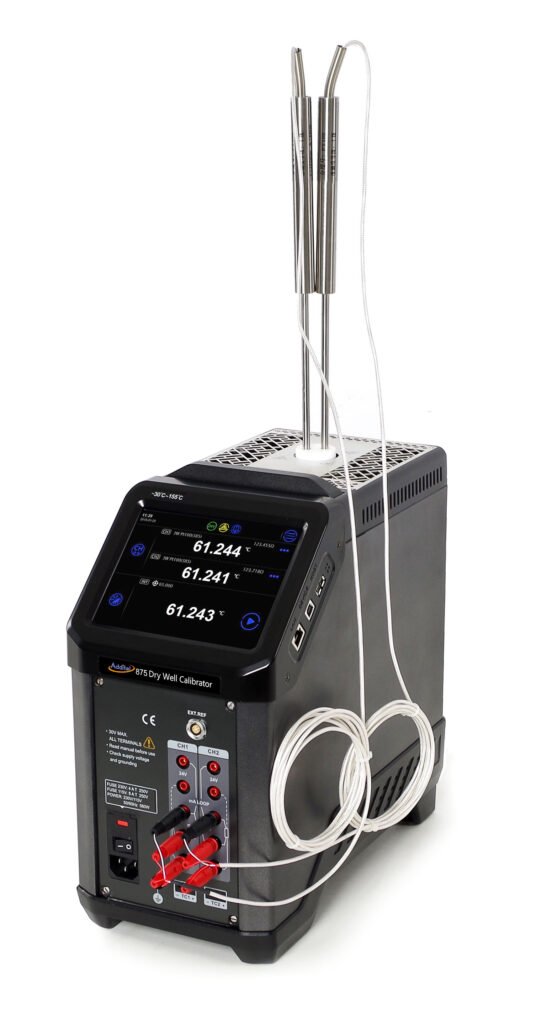

Kalibrácia v suchej piecke

Namiesto kvapalín využíva suchá piecka ohrievaný alebo chladený kovový blok s predvŕtanými otvormi. Tu je stručný postup:

1. Príprava a vloženie snímačov: Do kovového bloku piecky sa vloží adaptačná vložka s otvormi, ktoré presne zodpovedajú priemeru kalibrovaných snímačov. Tesný kontakt je kľúčový pre správny prenos tepla. Do jedného otvoru sa vloží kalibrovaný teplomer a do druhého certifikovaný referenčný etalón.
2. Stabilizácia teploty: Na piecke sa nastaví požadovaná teplota. Piecka začne ohrievať alebo chladiť kovový blok. Po dosiahnutí teploty je nutné počkať na tepelnú stabilizáciu (zvyčajne 10 – 15 minút), aby bol blok rovnomerne prehriaty.
3. Meranie a porovnanie: Odčíta sa hodnota z referenčného teplomera a hodnota z kalibrovaného prístroja. Rozdiel medzi týmito hodnotami predstavuje odchýlku merania.
4. Vyhodnotenie: Postup sa opakuje v niekoľkých bodoch v celom rozsahu, v ktorom sa teplomer bežne používa (napr. 50 °C, 100 °C, 150 °C).



Kalibrácia infračervených (bezkontaktných) teplomerov

Kalibrácia infračervených teplomerov sa zásadne líši od kalibrácie kontaktných teplomerov, pretože namiesto priameho dotyku sa meria tepelné žiarenie povrchu. Tu je stručný popis postupu:

1. Použitie zdroja žiarenia (čierne teleso): Základom kalibrácie je kalibrátor s čiernym telesom. Ide o zariadenie s dutinou alebo plochou doskou, ktorá má vysokú a presne známu emisivitu (zvyčajne 0,95 až 0,98). Tento povrch sa nahreje na presne definovanú teplotu kontrolovanú referenčným kontaktným snímačom.
2. Geometria merania a vzdialenosť: Pri kalibrácii je kritické dodržať správnu vzdialenosť a uhol. IR teplomer musí „vidieť” iba cieľový povrch čierneho telesa. Ak by bol prístroj príliš ďaleko, snímal by aj okolité plochy, čo by skreslilo výsledok. Šošovka teplomera musí byť dokonale čistá, pretože prach alebo škrabance menia množstvo zachyteného žiarenia.
3. Nastavenie emisivity: Ak je to možné, na kalibrovanom IR teplomere sa nastaví hodnota emisivity zhodná s hodnotou kalibrátora. Ak teplomer nemá nastaviteľnú emisivitu, musí sa pri výpočte odchýlky použiť korekčný faktor.
4. Samotné meranie: Čierne teleso sa vytemperuje na požadovanú teplotu. IR teplomer sa upevní do stojana a namieri kolmo na stred terča čierneho telesa. Odčíta sa hodnota z displeja IR teplomera a porovná sa s referenčnou teplotou čierneho telesa. Meranie sa zopakuje vo viacerých bodoch (napr. na začiatku, v strede a na konci pracovného rozsahu prístroja).
5. Vyhodnotenie merania: Meranie sa vyhodnotí a vystaví sa kalibračný certifikát, ktorý potvrdzuje presnosť meradla v určených kalibračných bodoch.



Kalibrácia teplomerov je proces, ktorý sa líši podľa typu prístroja aj účelu použitia – či už ide o vzdušnú komoru, kvapalinový kúpeľ, suchú piecku alebo kalibrátor s čiernym telesom. Spoločným výsledkom je vždy kalibračný certifikát s nameranými odchýlkami a neistotami, ktorý slúži ako doklad presnosti vášho meradla. Ak hľadáte teplomery s platným kalibračným certifikátom alebo potrebujete zabezpečiť kalibráciu vašich prístrojov, kontaktujte nás – radi vám poradíme.
